Линейки Nateks Microlink-4m … 38m цифровых радиорелейных систем семейства Nateks Microlink являются универсальным высоконадежным решением для построения беспроводных транспортных сетей передачи данных в различных частотных диапазонах. Оборудование предназначено для передачи сигналов Ethernet (1000BaseSX оптический, 1000BaseLX оптический, 10/100/1000BaseT электрический), Е1 потоков 2,048 Мбит/с (G.703), смешанного TDM+IP-трафика или потоков STM-1.
- Поддерживаемые интерфейсы: до 63 потоков Е1 (120/75 Ом), до 2хSTM-1 (оптический или электрический), до 5×10/100/1000BaseT Ethernet.
- Высокая пропускная способность (до 1200 Мбит/с для схемы 4+0).
- Сетевое управление на основе SNMP.
- Типы модуляции: от QPSK до 256 QAM.
- Алгоритм XPIC.
- Конструктивные особенности: используются приемопередатчики внешнего и внутреннего размещения.
На базе оборудования Nateks Microlink-4m … 38m можно создавать как однопролетные, средней протяженностью до 40 км, так и многопролетные радиорелейные линии пропускной способностью до 1200 Мбит/с, со схемами резервирования 1+0, 2+0 (XPIC), 2+0 («восток-запад»), 4+0 (XPIC), 1+1 «горячий резерв», 1+1 «пространственно-разнесенный прием» (ПРП), 1+1 «частотно-разнесенный прием» (ЧРП), 2+2.
В оборудовании опционально реализован алгоритм адаптивного кодирования и модуляции ACM, которые позволяют оборудованию динамически менять тип модуляции и скорость кодирования для адаптации к текущим условиям распространения (ослабления сигнала в радиоканале): переход от модуляции высшего порядка к более помехоустойчивой модуляции низких порядков происходит без возникновения дополнительных ошибок. Переход на модуляцию низких порядков, приведет к снижению пропускной способности радиолинии, но поможет избежать полного пропадания связи, сохраняя при этом передачу наиболее высокоприоритетного трафика. В случае использования адаптивной модуляции можно произвести расчет энергетического бюджета линии на антеннах небольшого диаметра для невысокой пропускной способности (для минимальных требований), но при этом учитывать, что большую часть времени (более 90%) линия сможет работать на значительно более высоких скоростях.
Активное оборудование РРЛ станции состоит из двух раздельных частей: блока цифровой обработки информации (модем-мультиплексор) и приемопередатчика, что обеспечивает высокую гибкость в конфигурировании терминального оборудования станции в зависимости от специфических требований заказчика. Приемопередатчик и мультиплексор соединяются коаксиальным кабелем, по которому осуществляется передача питания радиоблока и сигналов: ПЧ, управления и телеметрии.
В состав аппаратных средств входят:

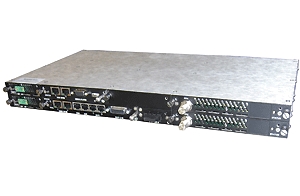

- блок модем-мультиплексор IDU (Indoor Unit — IDU) в 19″ стоечном конструктиве;
- приемопередатчик внешнего всепогодного исполнения (блок ODU — Outdoor Unit) или внутреннего исполнения (блок RFU — Radio Frequency Unit) в 19″ стоечном конструктиве;
- антенна.
